Proč se vaše šrouby – přestože mají stejné specifikace – vždy zlomí na matici?
Ve světě šroubových spojů je matice často vnímána jako podpůrná postava – nenáročná, přesto naprosto zásadní. Thetěžká šestihranná matice, zejména přebírá nejnáročnější úkoly v rámci této rodiny komponent. Když musí spojení vydržet extrémní předpětí, silné vibrace nebo drsné korozní prostředí, standardní matice prostě nestačí. Těžká šestihranná matice se stává jedinou spolehlivou volbou. Jeho praktičnost spočívá na čtyřech pilířích: rozměrové výhody, kompatibilita materiálů, správný výběr a správné postupy instalace.

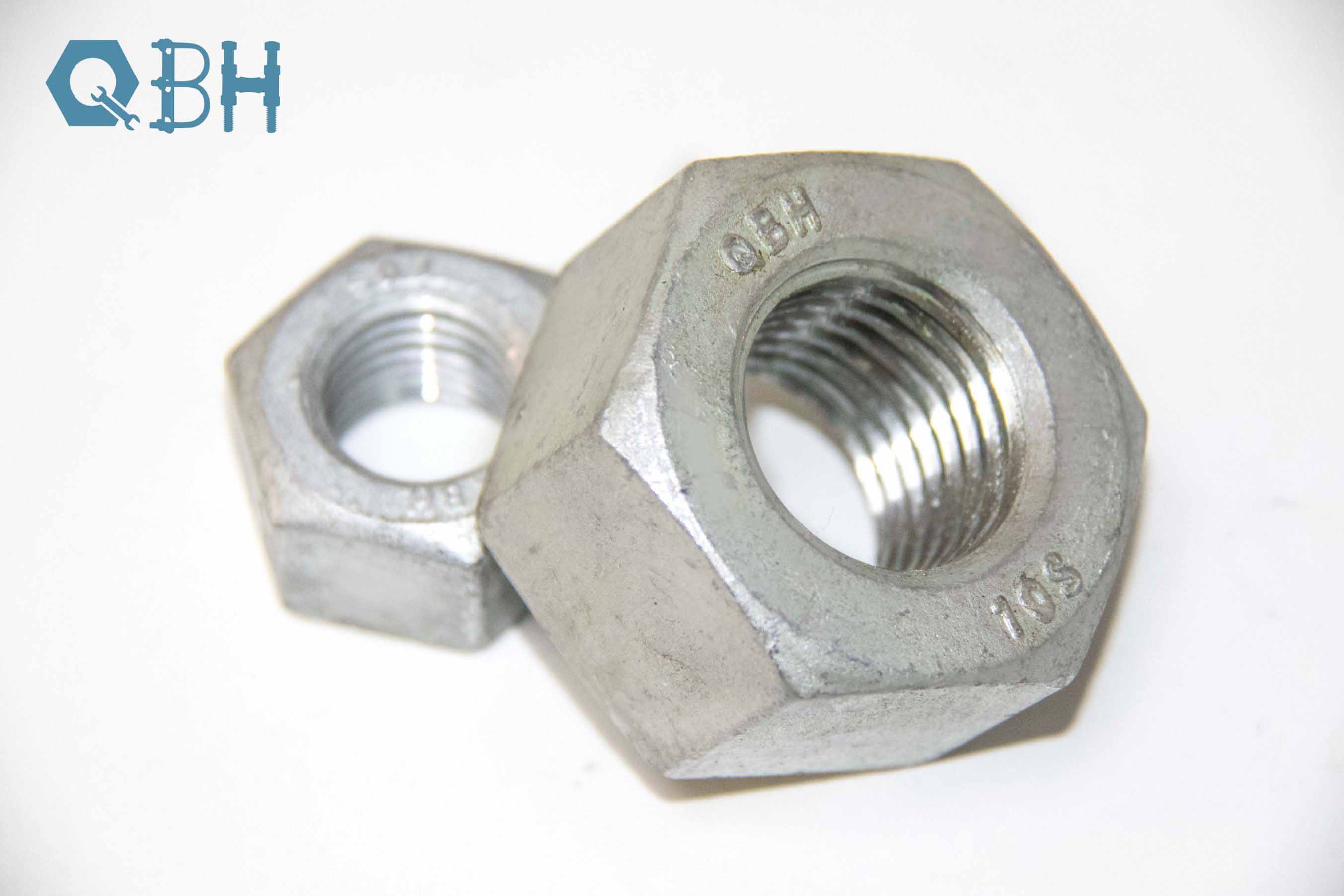

Co je těžká šestihranná matice
Atěžká šestihranná matice, jak název napovídá, je větší, silnější a pevnější matice než standardní šestihranná matice. Vyrábí se podle těžkých sériových rozměrových standardů se dvěma definujícími vlastnostmi:
-
Větší šířka plošky: Ve srovnání se standardní maticí stejné jmenovité velikosti má těžká šestihranná matice větší rozměr plošky, což poskytuje větší kontaktní plochu pro klíč a snižuje riziko prokluzu při použití krouticího momentu.
-
Větší výška matice: Větší délka záběru závitu zvyšuje nosnost a odolnost proti uvolnění celého šroubového spoje.
Ve srovnání se standardními maticemi nabízejí těžké šestihranné matice výrazně větší šířku a výšku matice. Například pro matici s nominálním průměrem 1 palce má standardní matice šířku přes plošky 1,5 palce a výšku 0,875 palce, zatímco těžká šestihranná matice měří 1,625 palce přes plošky a 1,0625 palce na výšku. To znamená vyšší nosnost, lepší odolnost proti únavě a efektivnější přenos točivého momentu.
Těžké šestihranné matice se obvykle používají v mostech, ocelových konstrukcích, těžkých zařízeních, tlakových nádobách a ve všech aplikacích, kde je bezpečnost prvořadá.
Klíčové rozměry a normy
Výběr správné těžké šestihranné matice začíná pochopením jejího rozměrového systému. Níže jsou uvedeny klíčové rozměrové parametry založené na standardu ANSI/ASME B18.2.2.
Rozměry těžké šestihranné matice (palcová řada)
| Nominální velikost (palce) | Šířka přes ploché (palce) | Výška matice (palce) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
Rozměry těžké šestihranné matice (metrická řada)
| Nominální velikost (mm) | Šířka přes plošky (mm) | Výška matice (mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
Praktická rada: Při výběru těžké šestihranné matice, kromě potvrzení kompatibility velikosti závitu, vždy ověřte, zda šířka napříč plochými maticemi odpovídá vašemu stávajícímu klíči nebo momentovému nástroji. Těžké matice mají větší příčné rozměry a vyžadují patřičně velké nástrčné nebo vidlicové klíče.
Materiály a třídy vlastností
Materiál a třída vlastností těžké šestihranné matice přímo určují její vhodnost pro konkrétní provozní podmínky.
1. Běžné materiály
| Materiál | Charakteristika | Typické aplikace |
|---|---|---|
| Uhlíková ocel (středně uhlíková/nízká uhlíková) | Nízká cena, střední pevnost | Obecné ocelové konstrukce, běžné mechanické spoje |
| Legovaná ocel (4140 / 42CrMo) | Vysoká pevnost, dobrá houževnatost | Těžká technika, tlakové nádoby, mosty |
| Nerezová ocel (304 / 316) | Vynikající odolnost proti korozi | Chemické závody, mořské prostředí, zpracování potravin |
| Vysokoteplotní slitiny | Tepelná odolnost, odolnost proti tečení | Vysokoteplotní potrubí, kotle, plynové turbíny |
2. Třídy majetku
Přiřazení třídy vlastnosti matice ke třídě vlastnosti šroubu je základním principem výběru:
Metrické matice: Podle norem ISO 898-2 jsou třídy vlastností označeny jako 6, 8, 10, 12 atd. Vyšší čísla znamenají vyšší pevnost v tahu. Třída matice nesmí být nižší než třída protilehlého šroubu, jinak matice ve spojení selže jako první.Palcové matice: Podle norem ASTM A563 jsou běžné třídy A, B, C, D, DH atd. Různé třídy odpovídají různým stavům tepelného zpracování a úrovním pevnosti. Těžké sériové matice se obvykle používají se šrouby s vyšší pevností.
3. Povrchové úpravy
Povrchová úprava ovlivňuje nejen vzhled, ale také odolnost proti korozi a otěru:
Black Oxide: Poskytuje základní ochranu proti korozi za nízkou cenu, vhodný pro vnitřní suché prostředí.Žárové zinkování: Silný povlak s vynikající odolností proti korozi, vhodný pro venkovní nebo korozivní prostředí. Všimněte si, že tloušťka povlaku ovlivňuje přesnost lícování závitu.
Dacromet / zinko-hliníkový povlak: Žádné riziko vodíkového křehnutí, vynikající odolnost proti solné mlze, běžně používané v automobilovém průmyslu a aplikacích pro větrnou energii.
Mechanické zinkování: Jednotný povlak, žádné vodíkové křehnutí, vhodné pro vysokopevnostní spojovací prvky.
Teflon / Xylan povlak: Poskytuje velmi nízký koeficient tření, zlepšuje vztah točivého momentu a napětí, snižuje rozptyl.
Těžká šestihranná vs. standardní matice: Jak si vybrat
Kdy v praktickém strojírenství zvolit těžkou šestihrannou matici a kdy postačí standardní matice? Následující srovnávací tabulka poskytuje návod:
| Srovnávací aspekt | Standardní šestihranná matice | Těžká šestihranná matice |
|---|---|---|
| Šířka přes byty | Menší | Větší |
| Výška matice | Ředidlo | Tlustější |
| Kapacita zatížení | Mírný | Vyšší |
| Odolnost proti únavě | Mírný | Lepší |
| Odolnost proti uvolnění | Mírný | Lepší |
| Typické aplikace | Obecné mechanické spoje | Vysoce pevné spoje, kritické bezpečnostní komponenty |
| Požadavek na točivý moment | Standardní točivý moment | Vyšší schopnost předpětí |
| Náklady | Spodní | Vyšší |
Pokyny pro výběr:
- Pokud je spoj vystaven vysokému předpětí, rázovému zatížení nebo cyklickému zatížení, měla by být preferovanou volbou těžká šestihranná matice.
-
Pokud návrh vyžaduje třídu vlastností šroubu 10.9 nebo vyšší, je obvykle vyžadována těžká šestihranná matice.
-
Pro korozivní prostředí nebo kritické bezpečnostní aplikace se doporučují těžké matice i při mírném zatížení, aby byla zajištěna dodatečná bezpečnostní rezerva.
Instalace a řízení točivého momentu
I ta nejlepší matice je k ničemu, pokud je nainstalována nesprávně. Správná instalace je nezbytná pro integritu spoje.
1. Vztah točivého momentu a předpětí
Při utahování matice se aplikovaný krouticí moment přes závity převádí na axiální předpětí ve šroubu. Těžká šestihranná matice s větším příčným rozměrem a větší výškou spolehlivě zvládne vyšší úrovně točivého momentu.
Vzorec točivého momentu:
T = K × D × F
Kde:
T = Montážní momentK = maticový faktor (závislý na tření závitu, materiálu, mazání)
D = jmenovitý průměr závitu
F = Cílové předpětí
2. Mazání a maticový faktor
Stav mazání má významný vliv na faktor matice. Při různých podmínkách mazání se krouticí moment potřebný k dosažení stejného předpětí může lišit o více než 30 %.
| Stav mazání | Faktor matice K (referenční) | Poznámky |
|---|---|---|
| Suché (bez mazání) | 0,20 – 0,30 | Vysoký rozptyl, nedoporučuje se |
| Standardní strojní olej | 0,15 – 0,20 | Konvenční průmyslové aplikace |
| Mazivo na bázi disulfidu molybdeničitého | 0,10 – 0,15 | Aplikace s vysokým předpětím |
| Teflonový povlak | 0,08 – 0,12 | Nejvyšší přesnost řízení točivého momentu |
Doporučení: Pro kritické spoje použijte metodu krouticího úhlu spíše než jednoduché řízení krouticího momentu pro přesnější řízení předpětí.
3. Běžné chyby při instalaci
| Chyba | Následek | Správná praxe |
|---|---|---|
| Použití nesprávného klíče | Prokluzování, poškozené rohy matic | Použijte správnou nástrčnou zásuvku nebo klíč |
| Nadměrný točivý moment | Zlomení šroubu nebo matice | Dodržujte stanovené hodnoty točivého momentu |
| Nedostatečný točivý moment | Nedostatečné předpětí, uvolnění kloubu | Dodržujte stanovené hodnoty točivého momentu |
| Ignorování stavu mazání | Vysoký rozptyl maticového faktoru, nekontrolované předpětí | Používejte specifikované mazivo a podmínky dokumentu |
| Míchání různých materiálů | Galvanická koroze, nesoulad pevnosti | Zajistěte kompatibilitu materiálů a tříd |
Běžné aplikační scénáře
Těžké šestihranné matice se používají prakticky ve všech průmyslových odvětvích, kde je spolehlivost připojení rozhodující:
| Průmysl | Typické aplikace |
|---|---|
| Konstrukce ocelové konstrukce | Spojení sloup-nosník, spoje, kotevní šrouby |
| Mostní inženýrství | Hlavní spoje vazníků, kotvení kabelů |
| Těžké stroje | Základy lisů, rámy válcoven, velké převodovky |
| Větrná energie | Věžové spoje, příruby lopatek, základové šrouby |
| Tlakové nádoby a potrubí | Přírubové spoje, upevnění hlavy |
| Petrochemický | Vysokoteplotní vysokotlaké potrubí, příruby reaktoru |
| Železnice a tranzit | Upevnění kolejnic, spoje dvojkolí |
| Námořní a offshore | Konstrukce trupu, montáž palubního vybavení |
Údržba a inspekce
Těžké šestihranné maticejsou robustní, ale v extrémních podmínkách stále vyžadují pravidelnou kontrolu a údržbu:
-
Opětovné utažení krouticího momentu: Do 24 hodin od počáteční instalace a během raného provozu znovu utáhněte kritické spoje, abyste kompenzovali uvolnění předpětí.
-
Vizuální kontrola: Pravidelně kontrolujte praskliny, korozi, deformace nebo známky uvolnění.
-
Označení krouticího momentu: Po instalaci použijte značky krouticího momentu, abyste usnadnili rychlou identifikaci uvolnění při budoucích kontrolách.
-
Zásady výměny: Jakákoli matice, která byla silně přetížena nebo vykazuje viditelné vady, by měla být vyměněna a nesmí být znovu použita.
Praktičnost těžké šestihranné matice spočívá v její schopnosti vyřešit zdánlivě jednoduchý, ale kritický problém – jak zachovat integritu spoje v extrémních podmínkách – pomocí větších rozměrů, silnějších profilů a kvalitních materiálů. Jeho hodnota nespočívá v jeho vzhledu, ale v zatížení, které tiše nese v každém kritickém bodě připojení. Při výběru přísně dodržujte normy, shodujte se s třídami vlastností šroubů a potvrďte provozní podmínky. Při instalaci věnujte pozornost řízení točivého momentu, kontrole mazání a správným postupům. Jedna těžká šestihranná matice nese pouze předpětí šroubu, ale bezpečnostní rezervu celého systému.
