Shrnutí článku: Smykové čepyjsou kritickými součástmi v kompozitních konstrukcích, zlepšují přenos zatížení a strukturální integritu. Tento článek vysvětluje typy, specifikace, způsoby instalace a výhody smykových trnů a pomáhá inženýrům, stavitelům a specialistům na nákup optimalizovat jejich projekty.
Obsah
- Úvod do smykových svorníků
- Klíčové specifikace a typy
- Instalační techniky a osvědčené postupy
- Často kladené otázky
- Konstrukční výhody smykových čepů
- Závěr a kontakt
Úvod do smykových svorníků

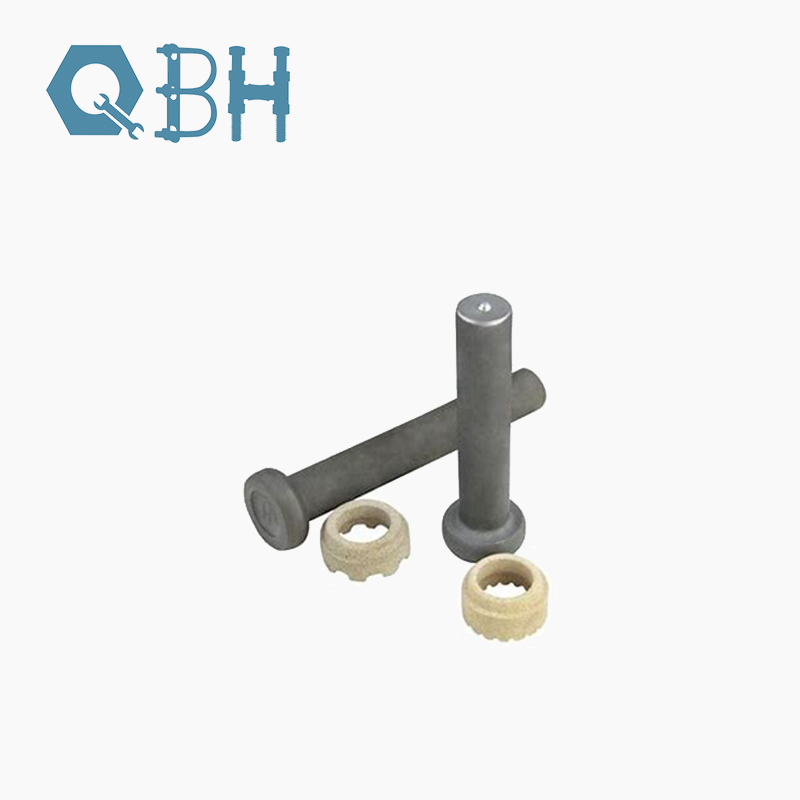

Smykové trny jsou ocelové spojovací prvky používané především v kompozitních konstrukcích ke spojení ocelových nosníků s betonovými deskami. Účinně přenášejí horizontální smykové síly mezi ocelí a betonem, čímž zlepšují celkový výkon konstrukce.
Inženýři spoléhají na smykové čepy, aby zabránily prokluzu, zlepšily rozložení zatížení a zajistily dlouhodobou stabilitu v mostech, komerčních budovách a průmyslových konstrukcích. V tomto článku zkoumáme smykové trny z technického a praktického hlediska a poskytujeme pohled pro stavební profesionály.
Klíčové specifikace a typy
| Specifikace | Popis |
|---|---|
| Materiál | Vysokopevnostní uhlíková ocel nebo legovaná ocel |
| Průměr | Typicky 16 mm, 19 mm, 22 mm v závislosti na požadavcích na zatížení projektu |
| Délka | Pohybuje se od 75 mm do 150 mm v závislosti na tloušťce desky |
| Typ | Svařitelné střižné svorníky, svorníky s hlavou |
| Povrchová úprava | Pozinkované nebo nepotažené pro požární odolnost a ochranu proti korozi |
| Dodržování | Splňuje normy ISO, ASTM a CE |
| Výrobce | QBH |
Instalační techniky a osvědčené postupy
Smykové trny se obecně instalují pomocí obloukového svařování na ocelové nosníky před nalitím betonu. Mezi klíčové kroky patří:
- Příprava povrchu:Ujistěte se, že ocelové povrchy jsou čisté a bez rzi nebo barvy.
- Umístění studu:Umístěte svorníky podle konstrukčních výkresů a požadavků na rozmístění.
- Svařování:Pro dosažení konzistence použijte automatické nebo poloautomatické zařízení pro svařování svorníků.
- Kontrola kvality:Zkontrolujte správný průnik svařování, vyrovnání a výšku nad nosníkem.
Správná instalace zajišťuje efektivní přenos zatížení a zabraňuje potenciálním strukturálním poruchám.
Často kladené otázky
Jaký je hlavní účel střižného svorníku?
Smykové trny zajišťují mechanické spojení mezi ocelovými nosníky a betonovými deskami, zajišťují efektivní přenos smyku a zabraňují prokluzu.
Jsou smykové trny vhodné pro všechny typy kompozitních konstrukcí?
Smykové trny jsou ideální pro mnoho kompozitních konstrukcí, včetně mostů, vícepodlažních budov a průmyslových podlah, pokud jsou splněny konstrukční specifikace.
Jak mohu vybrat správný smykový čep pro svůj projekt?
Výběr závisí na požadavcích na zatížení, velikosti nosníku, tloušťce desky a normách shody. Pro bezpečnost a výkon se doporučuje konzultace se statikem.
Mohou být smykové čepy použity v korozivním prostředí?
Ano, galvanizované nebo potažené smykové čepy poskytují ochranu proti korozi a zajišťují dlouhou životnost v náročných podmínkách prostředí.
Konstrukční výhody smykových čepů
Smykové trny zlepšují strukturální integritu přenášením horizontálních sil mezi ocelí a betonem. Mezi hlavní výhody patří:
- Lepší rozložení zatížení a odolnost proti ohybu nebo prasknutí
- Vylepšené kompozitní působení mezi ocelí a betonem
- Snížená údržba a prodloužená životnost konstrukce
- Podpora větších nákladů a vícepodlažní konstrukce
Integrací smykových čepů mohou inženýři navrhovat efektivnější a odolnější konstrukce.
Závěr a kontakt
Smykové čepy jsou zásadním prvkem v moderní kompozitní konstrukci, poskytují bezpečnost, účinnost zatížení a odolnost. Pro projekty vyžadující precizní konstrukci a spolehlivost je výběr správného střižného čepu zásadní.
QBHnabízí komplexní řadu střižných svorníků, které splňují mezinárodní standardy a zajišťují vynikající výkon v náročných aplikacích. Pro více informací nebo pro objednání,kontaktujte násještě dnes a získejte profesionální podporu pro vaše stavební potřeby.
